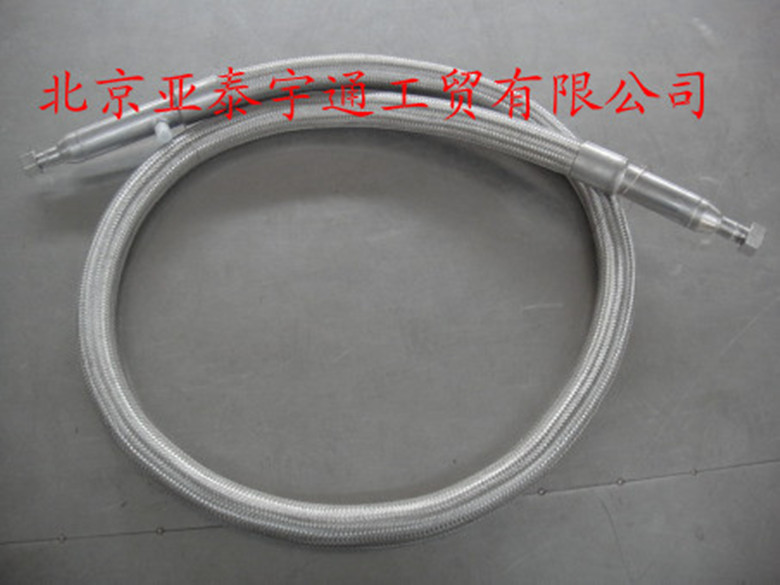

高真空多層絕熱低溫液體輸送軟管（簡稱真空軟管）
真空軟管技術設計
●真空軟管可以按現場情況調整供液系統位置，真空軟管方便靈活
●保冷效果好，使用時軟管外表不結水，不結霜
●真空軟管兩端配以貯槽和槽車專用快速接頭或?qū)Ｓ梅ㄌm絲扣等
●有特殊需求的客戶定制特殊結構形式的真空絕熱軟管
真空管軟管選材
●內外層均為特種優質不銹鋼金屬軟管（SUS304）（SUS316)
●夾層中采用目前先進的專用多層絕熱材料
●導熱系數低的支撐
真空管軟管運用
●真空管軟管主要運用：槽車充排液體；貯槽與低溫用液設備之間硬連接的轉換；真空硬管與低溫用液設備之間的轉換，LNG加注機與加液槍連接。
●真空管運用行業：工業氣體、醫學、生物學，電子、航空、汽車，餐館、飲料等行業，輸送液氮（LIN）、液氬（LAr）、液氧(LOX)、液化天然氣(LNG)。
真空管軟管技術參數
|
高真空多層絕熱低溫液體輸送軟管技術參數
|
|
|
管道規格
(mm)
|
公稱通徑
|
DN10
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
|
|
內 管
|
ф10
|
ф15
|
ф20
|
ф25
|
ф32
|
ф40
|
ф50
|
ф65
|
ф80
|
ф100
|
|
|
外 管
|
ф34
|
ф41
|
ф52
|
ф64
|
ф84
|
ф91
|
ф104
|
ф125
|
ф150
|
ф185
|
|
|
工作壓力
|
根據用戶需要設計 （PN2.5MPa--PN8.0MPa)
|
|
設計溫度
|
-270℃
|
|
工作介質
|
LO2、LN2、LAr、LH2、LHe、LNG
|
|
內、外筒材質
|
SUS304 SUS316
|
|
結構形式
|
高真空多層絕熱
|
|
夾層壓力
|
＜0.004Pa
|
|
管道真空漏率
|
＜2×10-10PaL/S
|
|
使用環境溫度
|
-60℃～80℃
|
|
內管強度試驗
|
根據工作壓力進行
|
|
氣密性試驗
|
根據工作壓力進行(PN2.5MPa--PN8.0MPa)
|
|
設計依據
|
1．根據國家有關標準執行
2．按用戶提供的低溫液體輸送管道系統布置圖要求進行
|
